ST6400卷徑型張力控制器
發布時間:2018-07-05 新聞來源::東莞天機傳動官網
ST6400卷徑型張力控制器是基于32位ARM型CPU內核的高可靠性張力控制器。該張力控制器精度高,運算速度快,抗干擾能力強,具有手動/自動控制、雙軸切換、錐度控制等多項功能。能與張力傳感器(應變片式、差動變壓器式),磁粉制動器/離合器,電控變換器(E/P),力矩電機,變頻器,伺服電機等配合使用,可以廣泛應用于各種需要對張力進行精密測控的場合。
1、概述

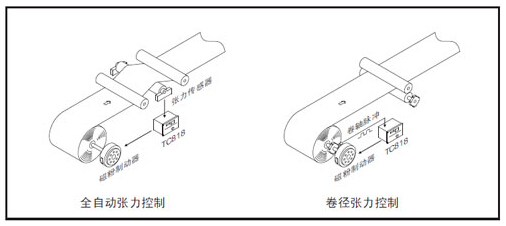

ST6400卷徑型張力控制器采用圖形液晶顯示器,可選擇中、英文顯示,界面友好易用,可輸出0-24V/4A或0-36V/3A直接驅動磁粉離合器,磁粉制動器。也可以輸出0?5V,4-20mA,-5V~+5V信號,控制變頻器,伺服電機或其它執行機構,對卷料系統進行髙粘度的張力控制。可廣泛應陽于造紙、印刷、包裝、紡織卬染等行業。ST6400卷徑型張力控制器可以設置為全自動張力控制器或卷徑張力控制器,當功能選擇[29][1]設置為自動張力控制時,ST6400卷徑型張力控制器,需安裝張力傳感器,組成閉環控制系統。當功能選擇設置為卷徑張力控制時,TC818為卷徑張力控制器,只需安裝接近開關/編碼器對料卷半徑進行測量,控制器根據卷徑張力控制。
2、ST6400卷徑型張力控制器功能特點
采用128x96圖形液品顯爾器,中、英文顯不選擇,操作界面友好。
可選擇全自動張力控制或卷徑張力控制功能。
全數字化設計,無可調電位器,張力標定過程簡單,張力測量精確、穩定、可靠。
①.可選用微位移專用張力傳感器(輸入信號范圍為200mV,供電電源5V)
②.可選用應變片式張力傳感器(輸入信范圍為20mV,供電電源10V)
③.可接0?2KΩ電阻信號,測量角度位移,用于浮輥式張力控制系統。
采用接近開關測量卷徑,,可實現錐度張力控制功能。
可選串行通信功能,可選RS485或RS232通訊接口與PLC、PC組成集散系統。
采用無超調PID算法,保證系統啟/停過程中張力無超調。
具有雙軸切換功能及加減速控制功能。
自動/手動控制方式尤擾切換。
數密碼保護,防止誤修改。
采用適應性極強的開關屯源(92?264V),保證長期可靠運行。
控制器參數,[]里的數字表示參數序號,所有的參數都以該形式表示。
3、ST6400卷徑型張力控制器操作界面及操作簡介
