磁粉制動器接線圖和結構圖
發布時間:2015-09-10 新聞來源::東莞天機傳動官網
在給磁粉制動器接線時,需要先了解磁粉制動器的工作原理
也就是磁粉制動器如何進行運轉的,知道了這些,我們就能更快更正確的給磁粉制動器進行接線
以便達到磁粉制動器的最好工作狀態,更有效的保證磁粉制動器的壽命
以下是磁粉制動器的運轉說明和接線方法:

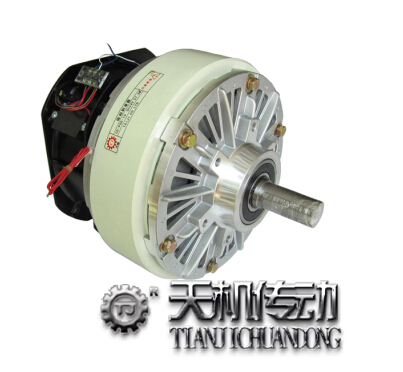

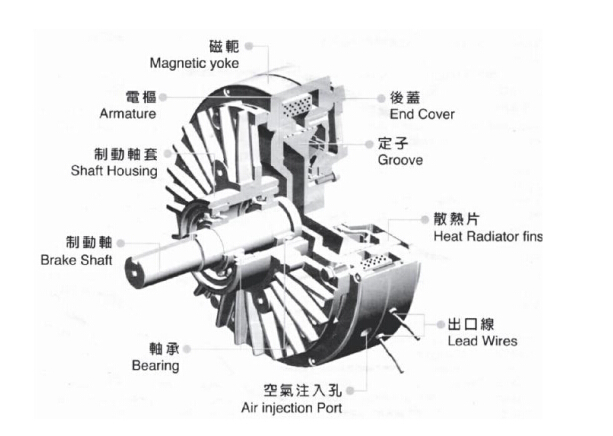

磁粉制動器是由傳動單元(輸入軸)和從動單元(輸出軸)合并而成。在兩組單元之間的空間,填有粒狀的磁粉(休積大約40微米)。當磁性線圈不導電時,轉矩不會從傳動軸傳于從動軸,但如將線圈電磁通電,就由于磁力的作用而吸引磁粉產生硬化現象,在連繼滑動之間會把轉矩傳達。 *磁粉制動器是一種性能優越的自動控制元件。它以磁粉為工作介質,以激磁電流為控制手段,達到控制制動或傳遞轉矩的目的。其輸出轉矩與激磁粉電流呈良好的線性關系而與轉速或滑差無關,并具有響應速度快,結構簡單的優點
磁粉制動器的接線其實非常的簡單,只需要將兩條線接DC24V直流電源即可。
